冲压件毛刺高度标准及检验方法
发布时间：2009-07-30 09:19     来自：
1、范围
   本标准所列的数值在冲压公差的概念上是不允许的。但是，一般冲压件都带有不同程度的毛刺。毛刺的高度超过一定限度，将影响产品的质量和使用性能。
    本标准适用于对毛刺高度有一定要求的金属冲压成品件。不适用于对毛刺有特殊要求的成品件及精密冲压件。

2、定义

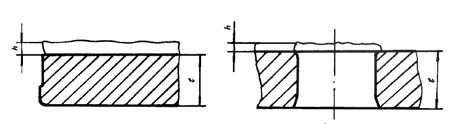

    冲压件毛刺系指板料冲压时留在冲压成品件断面口上的毛刺。如图（1）所示：

落料冲压件断面                         冲孔件断面
图（1）（h—毛刺高度 t—冲压件的材料厚度）

3、毛刺高度的极限值
冲压件毛刺高度的极限值按照表（1）中的规定。
JB/T 4129－1999
表（1）冲压件毛刺高度的极限值（mm）

材料
抗拉
强度MPa
加工
精度级别
冲压件的材料厚度
≤0.1
＞0.1
～0.2
＞0.2
～0.3
＞0.3
～0.4
＞0.4
～0.7
＞0.7
～1.0
＞1.0
～1.6
＞1.6
～2.5
＞2.5
～4.0
＞4.0
～6.5
＞6.5
～10.0
＞100
～250
f
0.02
0.02
0.03
0.05
0.09
0.12
0.17
0.25
0.36
0.60
0.95
m
0.03
0.03
0.05
0.07
0.12
0.17
0.25
0.37
0.54
0.90
1.42
g
0.04
0.05
0.07
0.10
0.17
0.23
0.34
0.50
0.72
1.20
1.90
＞250
～400
f
0.02
0.02
0.03
0.04
0.06
0.09
0.12
0.18
0.25
0.36
0.50
m
0.02
0.02
0.04
0.05
0.08
0.13
0.18
0.26
0.37
0.54
0.75
g
0.03
0.03
0.05
0.07
0.11
0.17
0.24
0.35
0.50
0.73
1.00
＞400
～630
f
0.02
0.02
0.02
0.03
0.04
0.05
0.07
0.11
0.20
0.22
0.32
m
0.02
0.02
0.03
0.04
0.05
0.07
0.11
0.16
0.30
0.33
0.48
g
0.02
0.03
0.04
0.05
0.08
0.10
0.15
0.22
0.40
0.45
0.65
＞630
f
0.02
0.02
0.02
0.02
0.02
0.03
0.04
0.06
0.09
0.13
0.17
m
0.02
0.02
0.02
0.02
0.03
0.04
0.06
0.09
0.13
0.19
0.26
g
0.02
0.02
0.02
0.03
0.04
0.05
0.08
0.12
0.18
0.26
0.35
注： f级（精密级）适用于较高要求的冲压件；m级（中等级）适用于中等要求的冲压件；g级（粗糙级）适用
于一般要求的冲压件。

4、检测
    检测环境：常温常压。
    检测方法：根据产品的精度要求和材质，使用光学投影仪、工具显微镜、千分尺或其它等效方法检测。检测时应检测毛刺的最高峰值。如果精度要求高，可以使用光学投影仪进行轮廓投影测量。如果精度要求不是很高，可以用千分尺、高度尺等机械长度测量工具进行测量。
