影像测量仪在五金链轮中的测量
发布时间：2009-07-29 14:49     来自：
一、工件及测量需求说明：
工件
链轮的条形、柱形（空心、实心）
备注
规格
1MM—40MM不等
　
检测元素
外内径；壁厚、齿顶圆直径、倒角
　
精度要求
+/-0.01mm
　
批量or抽检
抽检
　
检测难点
测量扁丝厚度的时候要用治具加持平放
　
环境要求
在恒温下测量： 18~22℃
　
归类产业
五金（链轮）
　

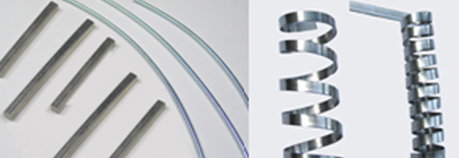

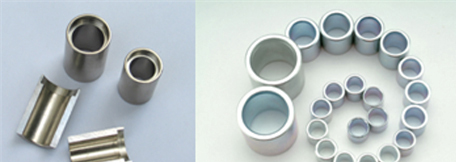

二、待测工件或产品照片：


输送带链条罗拉



扁丝


三、主要检测项目、检测方法、测量技巧、结果分析：

主要检测项目
检测方法
测量技巧
结果分析
外内径及壁厚
自动打点取圆工具
避开有毛边的地方取点，减少误差，用底光测，光线要适中
求夹角
自动取线，求夹角
用底光测，光线要适中
　
测量齿顶圆外径
自动打点
避开有毛边的地方，在边界较平滑的位置取点。用底光测，光线要适中
　

四、结果分析：
      工件测量尺寸较简单，测量只要光线适中，测量结果可用IUI功能标注，抓图存储；另可输出TXT、EXCEL、WORD、DXF格式文档，直接打印。


外内径及壁厚测量                   夹角测量



内径测量                                      齿顶圆直径测量

扁丝厚度测量
